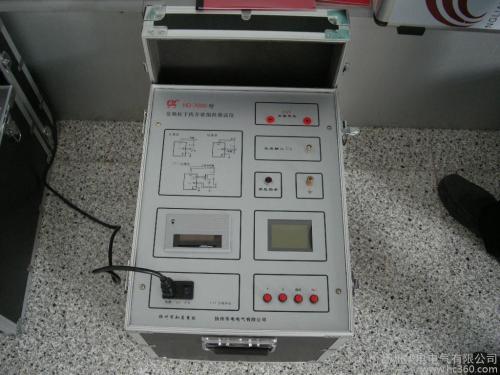

变频介质损耗测试仪-扬州达瑞

技术指标

  1、试验环境温度：10℃～30℃（LCD液晶屏应避免长时间日照）

  2、相对湿度：20%～80%

  3、供电电源：电压：220V±10%，频率50±1Hz

  4、外形尺寸：长*宽*高=470mm*320mm*360mm

  5、重量：18kg

  6、输出功率：1.5KVA

  7、显示分辨率：3位、4位（内部全是6位）

  8、测试方法：正接法、反接法、外接试验电压法

  9、测量范围：内接试验电压



工作原理

仪器测量线路包括一路标准回路和一路测试回路，如图三所示。

标准回路由内置高压稳定度标准电容器与标准电阻网络组成，由计算机实时采集标准回路电流与测试回路的电流幅值及其相位差，并算出被测试品电容容值（CX）和介质损耗（tgδ）。

数据采集电路全部采用高压稳定器件，采集板和采集计算机被铁盒完全浮空屏蔽，仪器外壳接地屏蔽；另外使用了光导数据、浮空地、大面积地、单点地、数字滤波等抗干扰技术，
加之计算机对数百个电网周期的数据进行处理，使测量结果稳定、精确、可靠。

安全措施：

1、 使用本仪器前一定要认真阅读本手册。

2、操作者应具备一般电气设备或仪器的使用常识。

3、仪器应避免剧烈振动。

4、仪器必须可靠接地，防止触电危险。

5、测试结束后，按复位键，关掉电源开关,严禁带电拆装各测试电缆和更换油样。

使用条件 -15℃～40℃;RH＜80%

电 源 AC 220V±10%,频率无限制
交流高压输出 400V～2200V ±2% ,每隔100V 50VA
直流高压输出 200V～600V ±2%,每隔50V
温控感应炉 zui大功率500W
温度控制范围 <100℃
温度控制误差 ±0.5℃
温度测量分辨率 0.1℃
控温时间 室温到90℃, 小于20min

内部升压器输出能力

          输出电压               额定输出电

      5kv    7.5kv   10kv            100mA

      1.5kv  2.25kv  3kv             300mA

      0.5kv  0.75kv  1kv             500mA
