电动机工频（交流）耐压验装置-扬州达瑞

功能特点：

1、自动寻找谐振频率、自动升压、降压、耐压计时.系统自动调谐时，从30Hz到300Hz自动扫频，zui后精确锁定谐振频率 。

2、支持多种试验模式 "自动调谐＋手动调压"、 "自动调谐＋自动调压"、 "手动调谐＋手动调压"等试验模式。

3、系统人机交互界面友好:试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。

4、保护功能完善。过压保护、过流保护、闪络保护、具备零位保护等功能，保证了系统的可靠性。

5、系统采用进口功率元心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，

6、经过多次高压直接对地短路测试，系统保持完好，同时系统也有很强的过载能力。

设备介绍

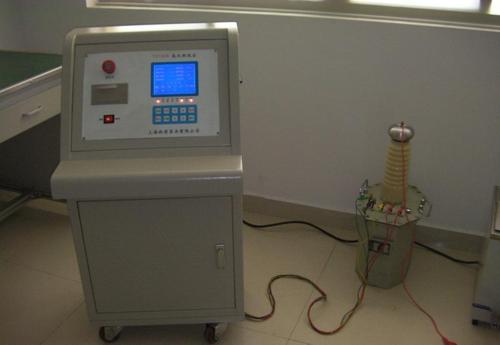

 电动机工频（交流）耐压验装置由变频电源、励磁变压器、高压电抗器和电容分压器组成。 被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被 试品上，用于测量被试品上的谐振电压，并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。专业研发与生产，采用分件式设计，大大减轻劳动力。

产品原理

   我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

设备主要技术参数

*工作电源;220V/380V,50HZ *试验容量:30-30000KVA

*(试验电压:1000KV及以下 *谐振频率范围:20-300Hz

*试验电压波形:正弦波波形畸变率小于等于0.3%

*试验电压冷确度:1级

*频率调节:0.01Hz *保护响应时间:小于1微秒

*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
