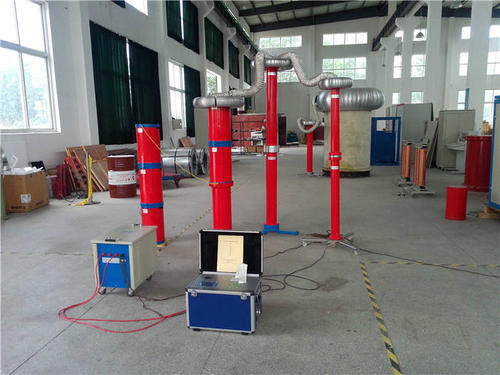

40kvA/120kv 频串并联谐振点击次数：2625
发布时间：2020-08-05 09:31:10 |
|---|
| 40kvA/120kv 频串并联谐振 达瑞电气为您推荐 装置特点 1) 自动寻找谐振点，频率范围20-300Hz,频率分辨率0.1Hz; 2) 自动升压试验,用户可设置试验程序,系统自动按设置的程序完成试验过程; 3) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据； 4) 五种保护功能：具有过压、过流、断电、闪络及全压输出保护功能； n 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置; n 过流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置; n 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤 害，变频电源内电子元件不会击穿; n 断电保护：试验电源断电后，装置能快速保护; n 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出; 5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流; 适用范围 1、满足15000kW/6kV火力发电机，试验频率45～65Hz，电容量≤0.1μF，zui高试验电压不超过16kV。 2、满足6.3kV/185mm2长度≤300m电缆的变频交流耐压试验，电容量≤0.12μF，试验频率30～300Hz，试验电压15kV。 3、满足1250kVA/6kV主变的交流耐压，试验频率45～65Hz，电容量≤0.01μF，zui高试验电压不超过25kV。 4、满足6kV母线，开关等电气设备的交流耐压，试验频率30～300Hz，zui高试验电压不超过32kV。 部件装置技术参数 1. 激励变压器MSB-4.5kVA/1kV/3kV0.4kV 1台 a) 额定容量：4.5kVA； b) 输入电压：380V，单相； c) 输出电压：1kV；3kV； d) 结 构：干式； e) 重 量：约30 kg； 2. 变频电源MSBPB-4.5kW/380V 1台 a) 额定输出容量：4.5kW b) 工作电源：380±10%V（单相），工频 c) 输出电压：0 – 400V，单相， d) 额定输入电流：12A e) 额定输出电流：12A f) 输出波形：正弦波 g) 电压分辨率：0.01kV h) 电压测量精度：0.5% i) 频率调节范围：30 – 300Hz j) 频率调节分辨率：≤0.1Hz k) 频率稳定度： 0.1% l) 运行时间：满足被试品试验要求 m) 满足被试品试验要求元器件zui高温度≤65K; n) 噪声水平：≤50Db o) 重量约15kg； 3. 高压电抗器MSDK-30kVA/20kV 2节 a) 额定容量：30kVA; b) 额定电压：20kV； c) 额定电流：1.5A； d) 电感量：45H/单节；两节串联90H e) 品质因素：Q≥30 (f=45Hz)； f) 结 构：干式； g) 重 量：约32kg； 4. 电容分压器FRC-40kV -500pF 1套 a) 额定电压：40kV； b) 高压电容量：500pF c) 介质损耗：tgσ≤0.5%； d) 分压比：1000：1 e) 测量精度：有效值1.5级； f) 重 量：约7kg； 5. 补偿电容器MSBC30kV/25000pF 1套 a) 额定电压：30kV b) 高压电容量：25000pF c) 介质损耗：tgσ≤0.5%； d) 重 量：约7kg； 注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布  注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布 |
