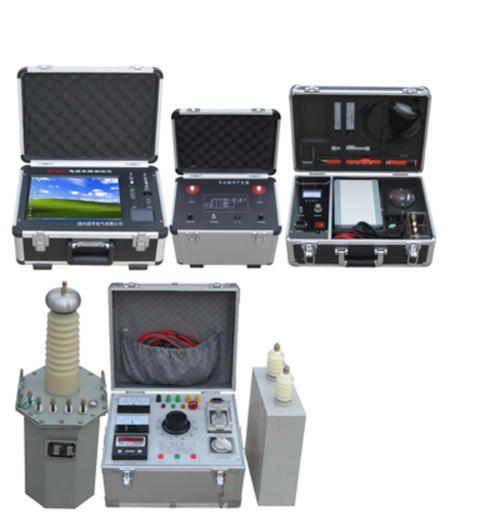

电缆故障检测仪
达瑞电气为您推荐
电缆故障探测仪本目录是上海徐吉电气有限公司为您精选的电缆故障探测仪产品，欢迎您该产品的详细信息！的种类有很多，不同的应用也会有细微的差别，本公司为您提供解决方案。
主要技术性能指示
一、测试仪技术指标
使用范围：使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。
测试距离：zui长不小于40Km
zui短测试距离（盲区）：1～5m
测量误差：粗测误差±1% 定点误差±0.2m
工作方式：低压脉冲、支流高压闪测及冲击高压闪测。
采样速率：25MHz。
机内发送脉冲宽度与幅度：0.2us, 100～120V； 2us, 150～160V。
存储容量：8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量。
显示分辨率：V/50米、V为传播速度m/us。
显示方式：320×240 LCD液晶带背光显示。
打印方式：机器主面板设微型打印机记录测试日期及测试波形数据。
电源与功耗：AC 200V± 10%或机内直流供电，功耗不大于10W； DC 6V（7AH）功耗不大于6W。
体积：300×400×180mm（长×宽×高）。
对比度调节旋钮：调节此旋钮，使字迹显示清晰，无条纹和背景干净为宜。
脉宽选择按钮：该键抬起时，仪器输出0.2uS脉冲；该键按下时，一起输出2uS。电缆实测时一般优先用0.2uS测试，无反射后反射过小时，再用2uS测试。
电源开关：仪器使用带指示开关。
显示屏：仪器用320×240点阵式夜晶带背光显示屏，用于显示操作菜单、测试波形、测试结果、日期等内容。
微型打印机：本仪器采用4针24行微型打印机。用于打印测试波形，测试数据及测试日期等。
SEL键：自检键，按下此键打印机打印自检数据参数，用于检查打印机头及驱动电路好坏。
LP键：上纸键，按下此键上纸机构动作，打印针停止工作。打印机更换打印纸时使用此键。
计算机USB通信接口：现仅供专业生产技术人员调试和录入程序使用。
仪器指示灯：分别为：充电、欠压、脉宽（0.2/2）。
输入输出插座：仪器使用BNC-50KY（Q9）插座，连接电缆线用于测试信号的输入输出。
输入振幅：用于调节输入、输出脉冲幅度大小。使用时应根据屏幕显示波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图（3）。调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图（4）。一般采样前，输入振幅旋钮旋转1/3左右，然后根据波形大小在进行调节，重新采样。
