一、产品概述

　　SSB5KVA/50KV交流高压试验变压器是在同类产品YDJ（G）型高压试验变压器的基础上，按试验变压器国家标准ZBK41006—89要求，经改进后生产的一种新型产品，本系列产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

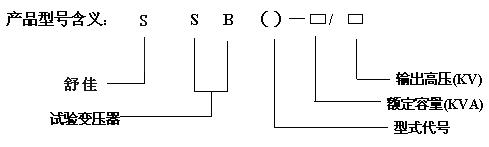

型式代号含义：无型式代号表示交流产品、(JZ) - 交直流两用型产品、
(JC) - 交流串激式产品、 (JZC) - 交直流串激式产品。

二.工作原理

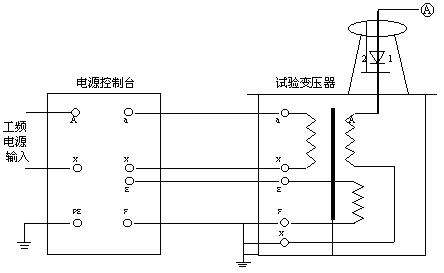

交直流两用型高压试验变压器工作原理见图3。图中所示：高压套管内装有整流硅堆，串接在高压回路中作高压整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得交流高电压，其状态为交流输出；反之在抽出短路杆时，其状态为直流输出。

图3：单台SSB交直流高压试验变压器工作原理示意图
　　在试验变压器中：a、x为低压输入端；A、X为高压输出端；E、F为仪表测量端。
1- 高压整流硅堆； 2- 硅堆短路杆。

三.使用方法及注意事项

进行的工频耐压试验接好工作线路，抽出短路杆,试验变压器的高压绕阻的X端（高压尾）、仪表测量绕组的F端、试验变压器的外壳以及电源控制箱（台）的外壳必须可靠接地。
 接电源前，电源控制箱（台）的调压器必须调到零位（零位指示灯亮）。接通电源后红色指示灯亮，按一下启动按钮，绿色指示灯亮，表示试验变压器已接通控制电源，开始升压。
　　从零位开始按顺时针方向匀速旋转调压器手轮升压。（升压方式有：快速升压法，即20S逐级升压法，慢速升压法，即60S逐级升压法，极慢速升压法供选用）电压从零开始按选定的升压速度升到您所需额定试验电压的75%后，再以每秒2%额定试验电压的速度升到您所需试验电压，并密切注意测量仪表的指示以及被试品的情况，被试品施加电压的时间到后。应在数秒内匀速将调压器返回，高压降至1/3试验电压以下，按一下停止按钮，高压、低压输出停止，然后切断电源线，试验完毕。
