10KVA/100KV高压试验变压器-扬州达瑞

价格：￥0.00

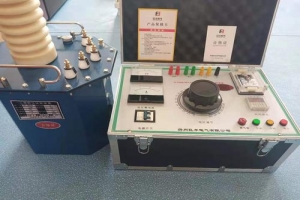

10KVA/100KV高压试验变压器

达瑞电气为您推荐

产品特性：
◆ 选材优良，质量可靠，年稳定性好；
◆ 电压裕度大，电量声小，局放小；
◆ 采用新式绝缘材料，体积小，重量轻。
◆ 额定电压：AC 50~400kV DC 70~420kV；
◆ 额定电容量：1~400kVA；
◆ 产品类别：交流、交直流、交流串激、交直流串激。

技术参数表：

型号规格	容量 kVA	低压输入		交流高压输出		直流高压输出 kV	测量变比
型号规格	容量 kVA	电压 V	电流 A	电压 kV	电流 mA	直流高压输出 kV	测量变比
TQSB-1.5/50	1.5	200	7.5	50	30	70	500
TQSB-3/50	3	200	15	50	60	70	500
TQSB-5/50	5	200	25	50	100	70	500
TQSB-10/50	10	200	50	50	200	70	500
TQSB-20/50	20	400	28	50	400	70	500
TQSB-30/50	30	400	43	50	600	70	500
TQSB-50/50	50	400	72	50	1000	70	500
TQSB-10/100	10	200	50	100	100	140	1000
TQSB-20/100	20	400	28	100	200	140	1000
TQSB-30/100	30	400	43	100	300	140	1000
TQSB-50/100	50	400	72	100	500	140	1000
TQSB-100/100	100	400	144	100	1000	140	1000
TQSB-20/150	20	400	28	150	133	210	1000
TQSB-30/150	30	400	43	150	200	210	1000
TQSB-50/150	50	400	72	150	333	210	1000
TQSB-100/150	100	400	144	150	666	210	1000
TQSB-150/150	150	400	216	150	1000	210	1000
TQSB-50/200	50	400	72	200	250		1000
TQSB-100/200	100	400	144	200	500		1000
TQSB-200/200	200	400	288	200	1000

操作步骤：
1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位；
3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；
4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
