变压器试验变压器
一、产品结构
变压器试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

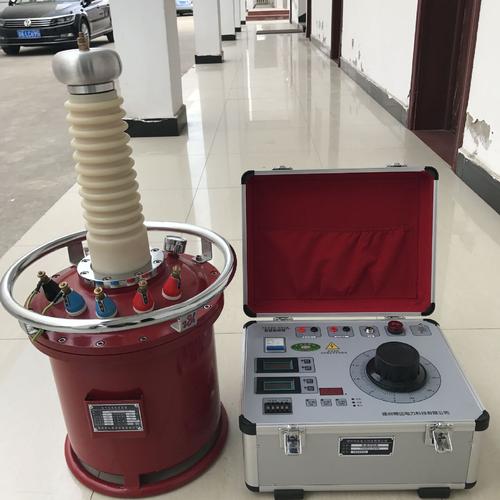

其外部结构图见图1，内部结构图见图2。
二、工作原理
变压器试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kVA以上为380V)电源接入ZD-KZX(ZD-KZT)(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列控制箱(台)，经控制箱内自偶调压器(50kVA以上调压器外附)调节至0~200V(或0~400V)电压输出至试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
三、技术规范
试验变压器使用环境要求：
输入电压：交流220V或380V，50Hz；
环境温度：-40℃～40℃；
相对湿度：≤85%（环境温度为25℃时）；
不含有化学性气体及蒸汽的环境中；
无爆炸性危险的气体中；
不受雨水浸入的场合下。
技术参数
额定容量：1.5~300kVA
输入电压：200/400V
输出电压：0~300 kV
测量变比：500/1000
我公司ZD9103试验变压器单台可做到交流300kV,容量300kVA；
如果用户需要，我公司生产的ZD9103系列试验变压器，抽出200V的串级抽头，可将二台或三台串级成交流100kV、150kV、200kV、300kV的高电压。也可根据用户的需要，在高压绕组中抽出5～15kV的中压抽头，供高压电机作交流耐压试验；
表格中"直流高压输出"一栏，为交直流两用试验变压器的直流高压输出值；
我公司还可根据用户的要求，定制各种特殊规格的试验变压器。
附件1：配套控制箱（控制台）
